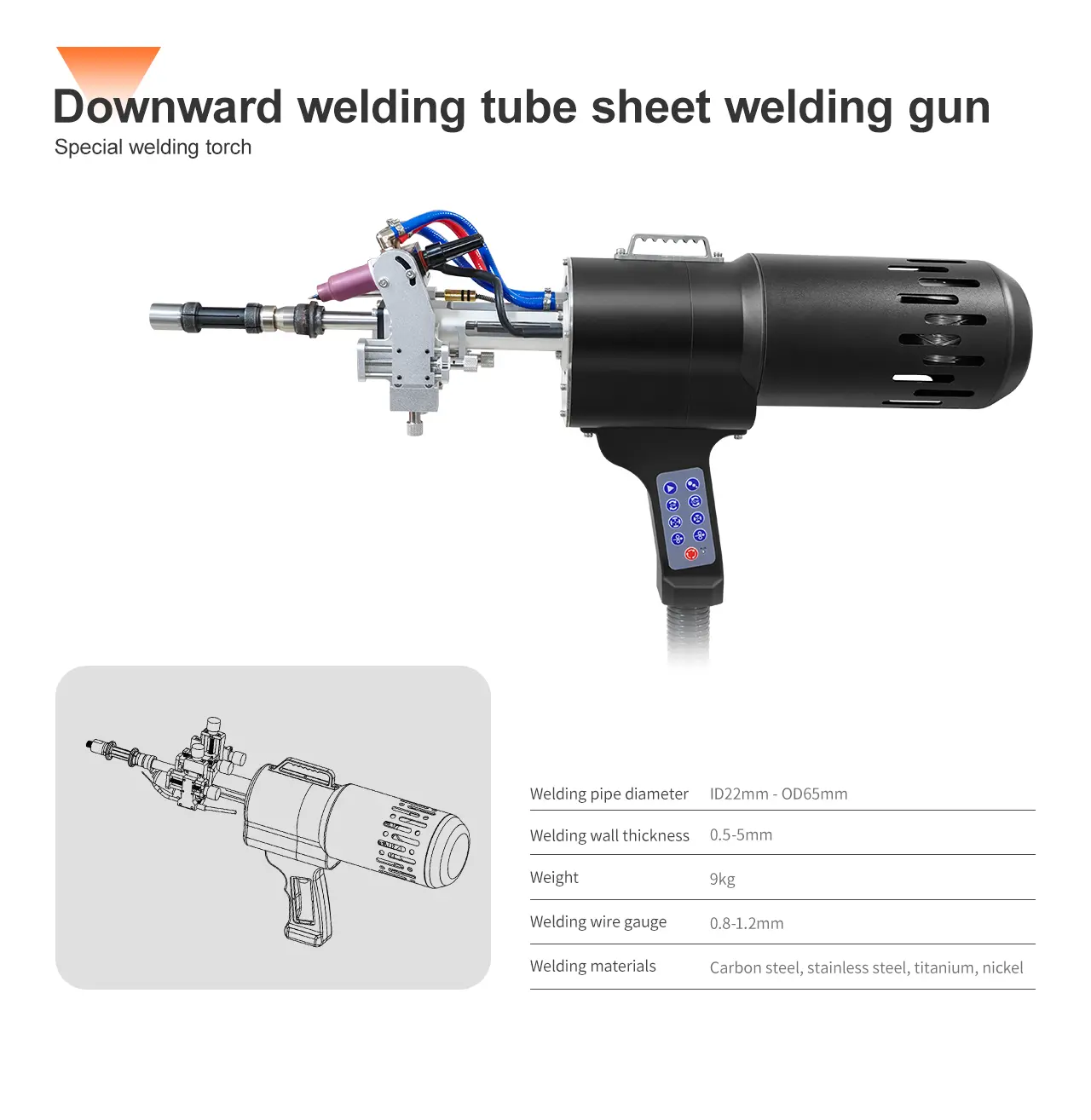

رأس اللحام TBM-65 عبارة عن رأس لحام خاص تم تصميمه وتطويره من أجل اللحام الأوتوماتيكي لجميع المواضع لمختلف وصلات الأنبوب إلى الورقة. تم اعتماد طريقة التمدد الأساسية الهوائية لإصلاح مسدس اللحام في مركز تركيب الأنبوب ، وتثبيته بقوة ، وتبسيط صعوبة عملية اللحام.
مواد اللحام: الكربون الصلب ، الفولاذ المقاوم للصدأ ، التيتانيوم ، النيكل ، الخ.
لحام سمك الجدار: ≤5mm
زاوية تعديل رأس اللحام: 0-60
قطر أنبوب اللحام: 22mm-65mm
اعتماد طريقة التوسع الأساسية الهوائية ، بندقية لحام يمكن أن تكون ثابتة في مركز تركيب الأنابيب ، فرضت بحزم ، وتبسيط صعوبة عمليات اللحام
مناسبة لتمديد أنابيب اللحام 5-10mm ، تسوية الأنابيب ، الذوبان الذاتي ، وملء الأسلاك
التصميم الهيكلي العام هو المدمجة ، مع انتقال داخلي للمياه والكهرباء ، ولا قناة لف في 360
دوران مياه التبريد ، معدل الحمل المؤقت للمعدات العالية ؛ تضمن عملية التجميع الضيقة التشغيل المستقر للمعدات
تصميم مريح محسن ، سهل الاستخدام ، آمن وموثوق
إن KEPUNI TBM-65 عبارة عن رأس لحام precision-engineered تم تحسينه من أجل اللحام المداري الأوتوماتيكي لجميع المواضع لمفاصل الألواح من الأنبوب إلى الأنبوب ، مما يوفر دقة محسنة وكفاءة تشغيلية في التطبيقات الصناعية.
المواصفات الرئيسية:
سمك جدار اللحام: 0.5-5 مم
زاوية تعديل رأس اللحام: 0-60
قطر أنبوب اللحام: 22mm-65mm
لحام رئيس طريقة التبريد: تعميم مياه التبريد
الميزات المتقدمة:
اسطوانة منتصف محمولة technologyCompared مع اسطوانة محمولة الخلفية التقليدية ، اسطوانة محمولة على مركز يمكن الاستفادة بشكل أفضل من الفضاء وتوفير الدعم لتغذية الأسلاك المحورية.
سلك محوري تغذية متكاملة technologyPlace بكرة الأسلاك في الجزء الخلفي حيث أن السلك لديه مساحة كافية في البندقية تقويمها ، والسلك يخرج دون الانحناء أو تزييفها ، مع استقرار جيدة.
وحدات قابلة للتعديل باستخدام خمسة قضبان منزلقة وجهاز دوران 60 ، يمكن نقل شعلة اللحام ومنفذ تغذية الأسلاك بالنسبة لبعضها البعض وككل ، ويمكن تعديل زاوية ميل شعلة اللحام.
لحام الملعب الضيقتصميم وحدات ثلاثية الأبعاد قابلة للتعديل يمكن أن تقلل من تباعد جسر الأنابيب إلى 6mm عند لحام صفائف الأنابيب الكثيفة.
التطبيقات:
توليد الطاقة: لحام أنابيب الغلايات والمبادلات الحرارية ومكثفات البخار.
البتروكيماويات: عملية إصلاح الأنابيب وأوعية المفاعل.
HVAC: يصنع لفائف التبريد ومفاصل أنبوب المكثف.
من خلال دمج الأتمتة والضوابط الدقيقة والتصميم المرتكز على المشغل ، مع تلبية معايير ASME القسم IX و ISO 15614-1.

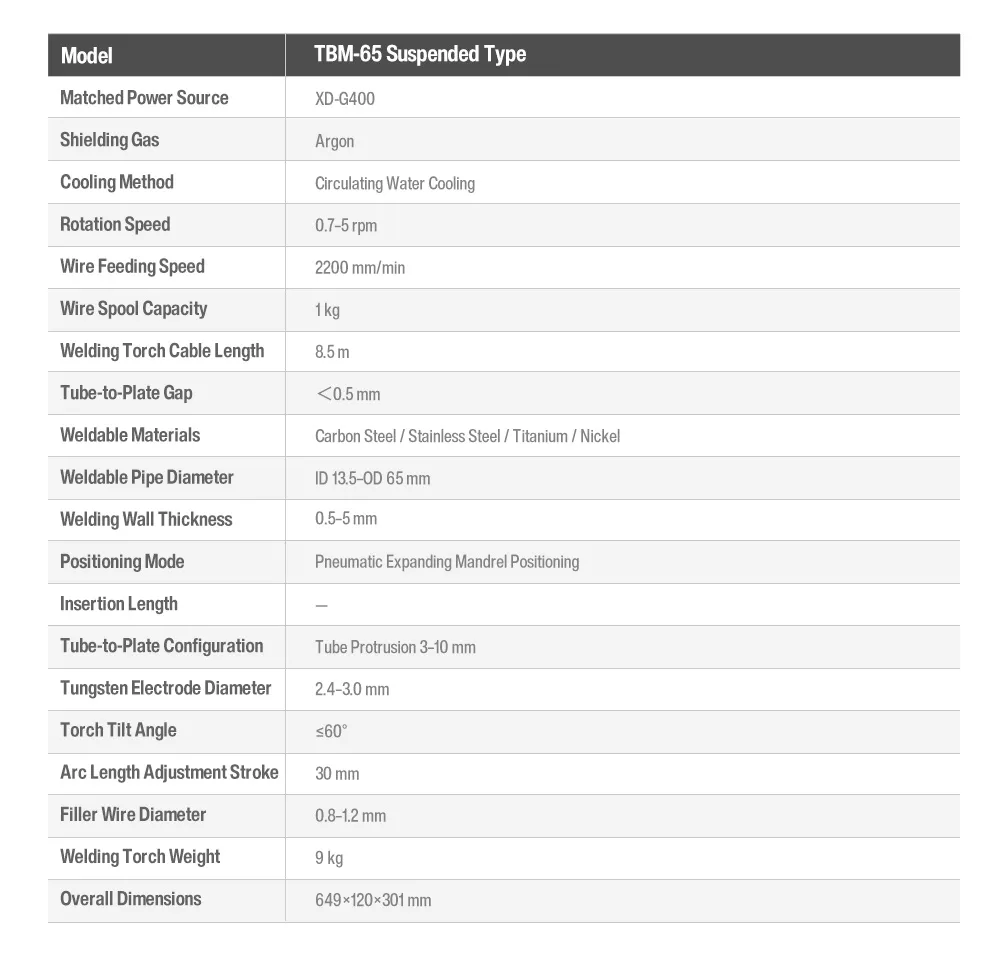

| نموذج | TBM-65 |
| مطابقة امدادات الطاقة | XD-G400 |
| مواد اللحام | الكربون الصلب والفولاذ المقاوم للصدأ والتيتانيوم والنيكل |
| طريقة اللحام | لحام رأس مسطح ، ذوبان ذاتي ، إضافة سلك ، تمديد أنبوب 5-10mm |
| طريقة الموقع | هوائي توسيع المواقع الأساسية |
| قطر الأنبوب الملحوم [مم] | IDΦ22 ، ODΦ65 |
| الغاز الواقي | الأرجون |
| سرعة دوران الشعلة لحام | 0.7 ~ 5 دورة في الدقيقة |
| سمك الجدار لحام | 0.5-5 مم |
| لحام طريقة التبريد الشعلة | تعميم مياه التبريد |
| الوزن دون سلك | 9 كجم |
| قطر قطب التنغستن | 2.4-3 .0 مم |
| نتوء الأنبوب | ≤10mm |
| فجوة ورقة أنبوب | |
| مواصفات أسلاك اللحام | 0.8-1 .2mm |
| أقصى سرعة تغذية الأسلاك | 2200 [مم / دقيقة] |
| مواصفات الحجم | 649 * 120 * 301mm |
