مبادل حراري مغلق رئيس لحامسلسلة الشعلة

مصممة للصناعات بما في ذلك المبادلات الحرارية والتبريد والأنابيب عالية الكثافة وتصنيع الغلايات ، تجمع سلسلة شعلة اللحام المدارية المغلقة KEPUNI بين الهندسة الدقيقة والحلول القابلة للتخصيص. تشمل الميزات الرئيسية علبة تروس مدمجة مع تبريد المياه وتثبيت الأسطوانة الهوائية ، مما يضمن أداءً مستقرًا في البيئات الصعبة.

المواصفات الرئيسية:

تباعد الأنابيب للتخصيص:
يمكن تكييف تكوينات الشعلة مع تخطيطات الأنابيب الخاصة بالعميل ، مع مهلة أسبوعين للطلبات المخصصة.

نطاقات اللحام:

الشعلة المسار على شكل حرف U: 9.3 مم - 25 مم أقطار الأنابيب

T- نوع الانسحاب الشعلة: 9.3 مم - 25 مم أقطار الأنابيب

سمك الجدار: 0.5 مم - 1.5 مم

توافق المواد: الفولاذ المقاوم للصدأ ، الكربون الصلب

مزود الطاقة: متوافق مع وحدات XD-20W / 20Pro

الميزات المتقدمة:

دائم Z- سلسلة علبة التروس
قياسي عبر السلسلة ، يوفر علبة التروس Z-series عمرًا أطول مرتين من المنتجات المماثلة ، مما يقلل من تكاليف الصيانة.

نظام تبريد حلقة مغلقة
يحافظ تبريد المياه المتكامل على درجة حرارة الشعلة المثلى ، مما يتيح التشغيل المستمر في دورات العمل العالية.

آلية لقط الهوائية
يضمن المحاذاة الآمنة ويقلل من الاهتزاز أثناء اللحام ، مما يحسن جودة الخرزة.

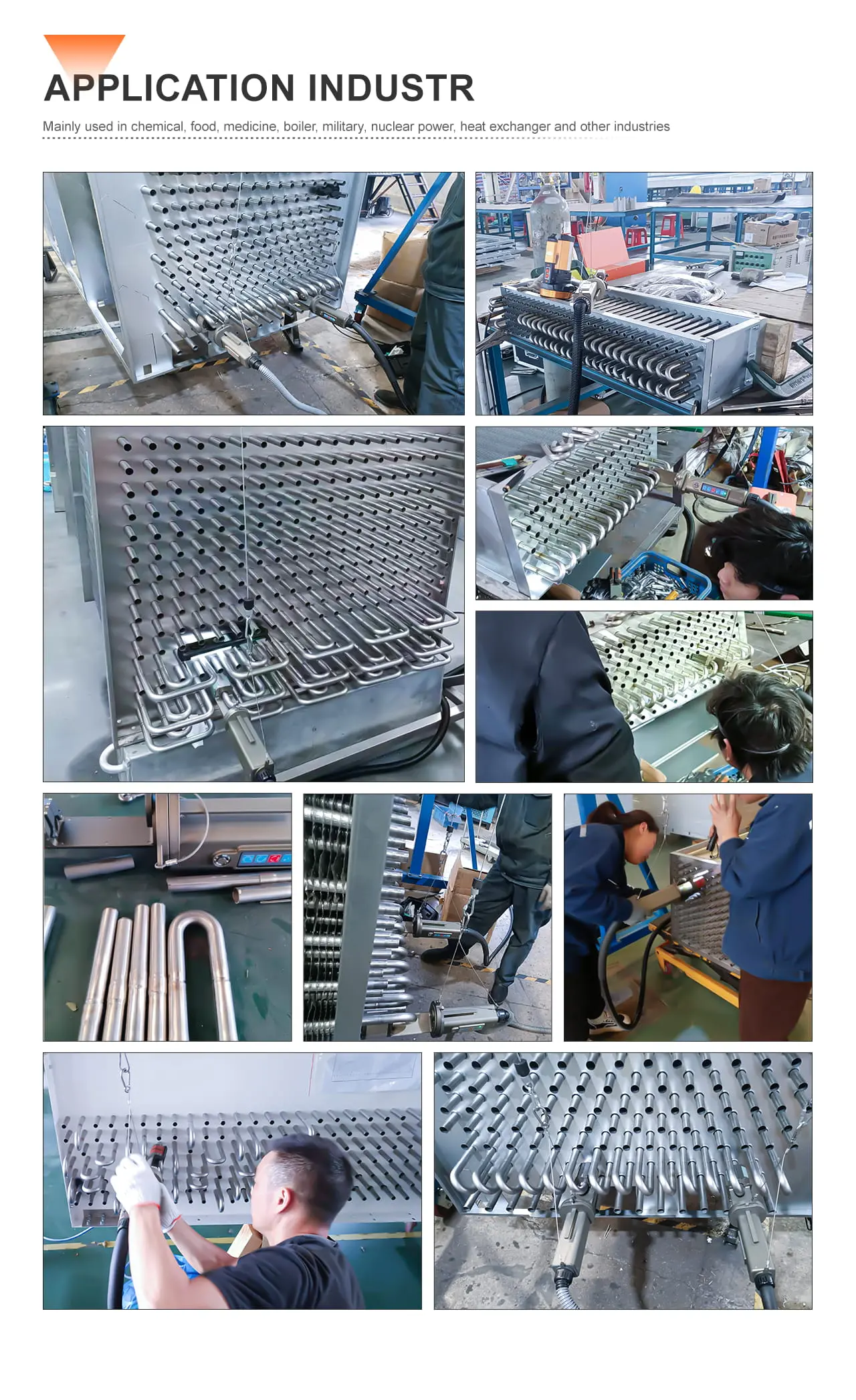

التطبيقات:

المبادلات الحرارية:
يلحم حزم أنبوب ورؤوس.

التبريد:
ينضم أنابيب النحاس والفولاذ المقاوم للصدأ في أنظمة HVAC.

تصنيع المرجل:
إصلاح أنابيب المرجل وأوعية الضغط.

من خلال الجمع بين التخصيص والمتانة والدقة ، يعزز اتساق جودة اللحام

عرض المنتج

التفاصيل الأساسية

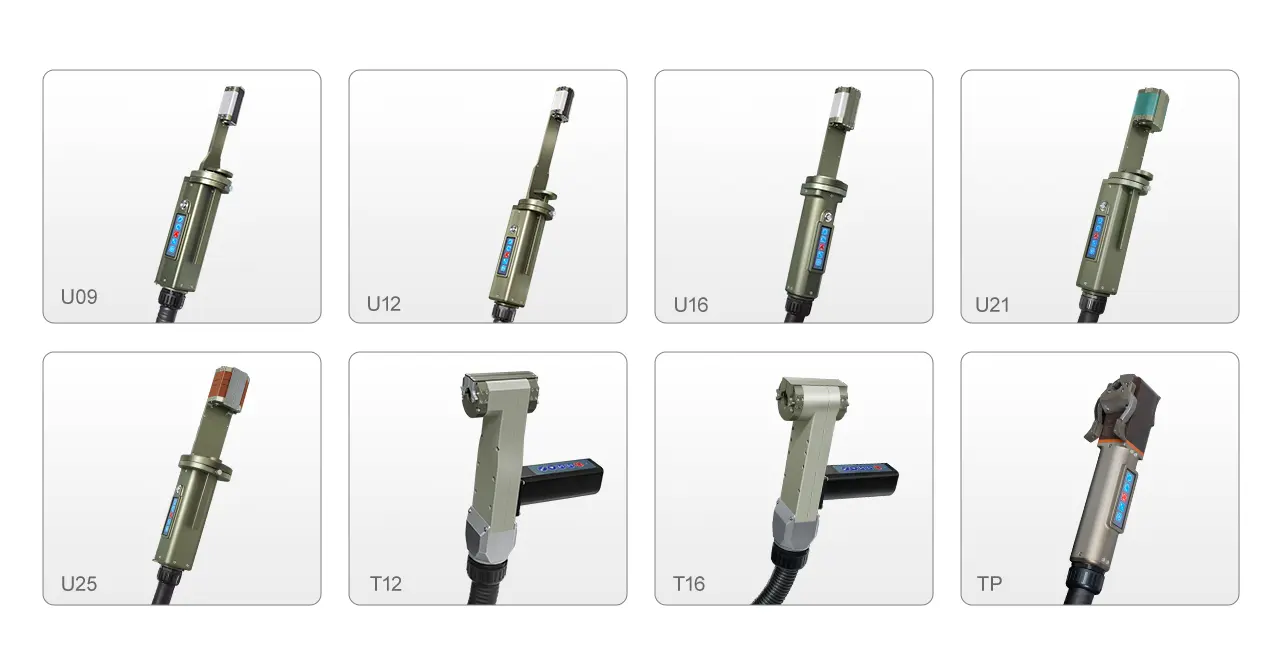

نموذج	U09	U12	U16	U21	U25	لحام نهاية الميناء	العنق  اللحام
إمدادات الطاقة الرئيسية	XD-20Pro / XD-20W / XD-PD200
لحام الشعلة التبريد	مياه التبريد
نطاق سمك الجدار [مم]	0.5-1.5
مواصفات قطب التنغستن [مم]	2.0			2.4		2.0
مركز أنبوب مركز totube [مم]	≥25	≥32	≥35	≥42	≥52	≥32	≥31.8
أنبوب مستقيم قسم مستقيم [مم]	≥35	≥35	≥35	≥35	≥41	≥35	≥45
الكوع مستقيم القسم [مم]	≥38	≥38	≥40	≥40	≥40	≥38	/
قطر أنبوب اللحام [مم]	9.3-9.5	9-12.7	12.7-15.88	15.88-21	19-25	9-12.7	89 ، العنق 12.7
تباعد صف الأنبوب [مم]	≥21.65	≥32	≥35	≥42	≥52	≥32	≥30
لحام الشعلة الوزن [كلغ]	4.5	6.5	7	7.8	8	6	4.5
الأبعاد الكلية [مم]	401.5*80*95	393.5*80*95	382*80*95	400*80*95	415*110*126	203*180*73	203*180*73
